气动对夹式硬密封蝶阀

产品概述
气动对夹式硬密封蝶阀是在1.3×10-5～3×105Pa的真空系统中用来开启或隔断气流的阀门。
气动对夹式硬密封蝶阀主要性能：
漏率：≤1.3×10-9Pa.M3/S；
适用压力范围：1.3×10-5Pa～3×105Pa;
工作温度：氟橡胶-25℃～+150℃；
安装位置：任意；
气源压力：0.4－0.6Mpa；
阀板两侧压力差与阀门开、关无关；
寿命：≥10000次。

工作原理
以电磁换向阀控制气动执行机构，使阀杆转动90°达到开关目的。

结构特点
气缸采用1/4旋转式气缸，角度可调 1°～5°。

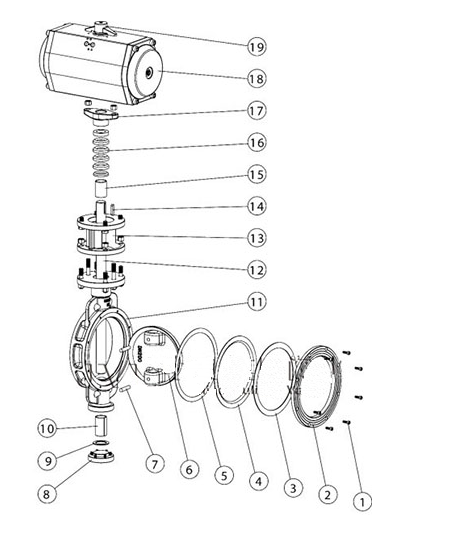

主要零件材质
阀体、杆、板   不锈钢、碳钢镀镍；
密封件      氟橡胶、氟橡胶

结构特点
防爆、开关、定位器

通道流畅、运动平稳、应用广泛

启闭扭矩小、操作灵活方便、省力节能

耐高温、耐高压、耐腐蚀、耐磨损、使用寿命长

三维偏心原理设计、蝶板开启瞬间分离密封面

多层次密封结构、密封性能卓越

备注：系列球阀结构长度及连接尺寸可根据客户要求设计制造

备注：其他特殊密封材质或特殊温度亦可根据客户要求设计选型

备注：其他零部件及密封圈的材质亦可根据实际工况或客户要求设计选型
