气动闸阀

产品型号:Z641H
公称通径:DN50~2000mm
公称压力:PN16~160MPa
主体材料:碳钢
工作温度:常温
连接形式:法兰
密封形式:软密封型
适用介质:蒸汽
价格面议

产品概述

       气动闸阀,借助压缩空气驱动的阀门,闸阀关闭时 , 密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。

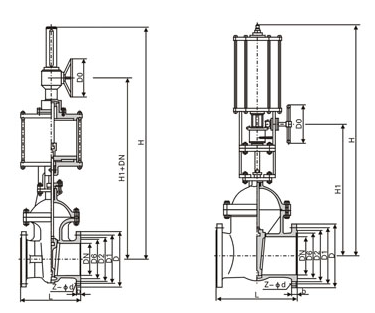

主要外形和连接尺寸          单位Unit:mm

公称通径主要外形尺寸和连接尺寸WT
LDD1D2bZ-φdHH1Do
50250160125100164-1895057018036
65270180145120184-18105059618053
80280195160135208-18108063520072
100300215180155208-18114564525090
125325245210185228-181210685250120
150350280240210248-181300720320132
2004003352952652612-231660940400258
2504504053553203012-2517901020400297
3005004604103753012-2519901150450420
3505505204704353416-2520901170450558
4006005805254853616-3022901325500840
4506506405855454020-30248514655001110
5007007056506084420-34264015905501380
6008008407707184820-41294017205501620
7009009108407885024-41345019606001966
800100010209508985224-41365021906002282
9001100112010509985428-41381524008002495
100012001255117011105628-48400026508002760



主要外形和连接尺寸          单位Unit:mm

公称通径主要外形尺寸和连接尺寸WT
LDD1D2bZ-φdHH1Do
50250160125100204-1895057018038
65270180145120228-18105059618055
80280195160135228-18108063520076
100300230190160248-23114564525094
125325270220188288-251210685250126
150350300250218308-251300720320136
2004003603202783412-251660940400265
2504504253703323612-3017901020400300
3005004854303905016-3019901150450436
3505505504904484416-3420901170450580
4006006105505054816-3422901325500860
4506506606005555020-34248514655001260
5007007306606105220-41264015905501420
6008008407707185620-412940172055017lO
7009009558758156024-48345019606002105
800100010709909306424-48365021906002310
90011001180109010256628-54381524008002620
100012001305121011406828-58400026508002960

主要外形和连接尺寸         单位Unit:mm

公称通径主要外形尺寸和连接尺寸WT
LDD1D2D6bZ-φdHH1Do
5025016012510088204-1895057020042
65280180145120110228-18105059620068
80320195160135121228-18108063525084
100350230190160150248-231145645320102
125400270220188176288-251210700320135
150450300250218204308-251330750400156
2005503753202822603812-301660940400276
2506504453853453134212-3418201050450306
3007505104504083644616-3419901150450510
3508505705104654225216-3421101190500720
4009506555855354745816-41233513705501050
45010506806105605246020-41249015105501320
50011507556706125766220-48264015905501800
60013508907957306786220-54294017206002160
