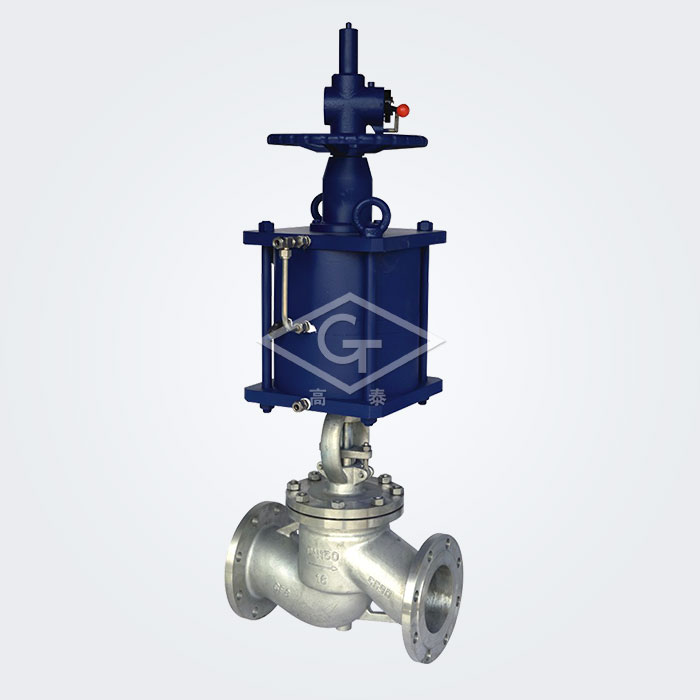

气动截止阀

产品型号:J641H
公称通径:DN50~300mm
公称压力:PN1.6~6.4MPa
适用温度:-30℃~800℃
适用介质:水、油品、蒸汽
主要材质:WCB、铬钼钢、铬钼钒钢、304、316不锈钢等
联系购买
分享到:

产品概述

       气动截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。


主要标准参数

设计标准GB/T 12235
连接标准对焊端BW:按GB/T 12224        法兰端RF:按JB79;GB/T 9113;HG20592
检验与试验GB/T 13927;JB/T 9092


结构特点

1、选材考究,符合国内、外相关标准,结构合理,造型美观。

2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。

3、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。

4、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

5、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。

6、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。


使用范围
       气动截止阀是工业自动化控制系统中的重要执行机构,可远距离集中控制能满足计算机程控的需要;如今在石油化工、燃气设备、核工业、电力装备、环保水处理、暖通空调、钢铁冶金、工业窑炉、罐装设备、酿酒设备、干燥设备、真空设备、表面处理、生物制药、食品机械、纺织印染、造纸等行业中得到广泛的使用,也是国防建设、科技建设的首选产品。

主要外形连接尺寸

公称压力
PN(MPa)
公称通径
DN(mm)
标准值参考值
LDD1n2D6bff1Z-φdL1H
1.650230160125100 163 4-φ18185645
65290180145120 183 4-φ18232690
80310195160135 203 8-φ18232715
100350215180155 203 8-φ18232770
125400254210185 223 8-φ18283780
150480280240210 243 8-φ23283810
200600335295265 263 12-φ23283967
250622405355320 303 12-φ252831143
300698460410375 304 12-φ252831292
2.550230160125100 203 4-φ18185645
65290180145120 223 8-φ18232690
80310195160135 223 8-φ18232715
100350230190160 243 8-φ23232770
125400270220188 283 8-φ25283780
150480300250218 303 8-φ25283810
200600360310278 343 12-φ25283967
250622425370332 363 12-φ302831143
300698485430390 404 16-φ302831292
4.0502301601251008820344-φ18185645
6529018014512011022348-φ18232690
8031019516013512122348-φ18232715
1003502301901601502434.58-φ23232770
1254002702201881762834.58-φ25283782
1504803002502182043034.58-φ25283875
2006003753202822603834.512-φ302831160
